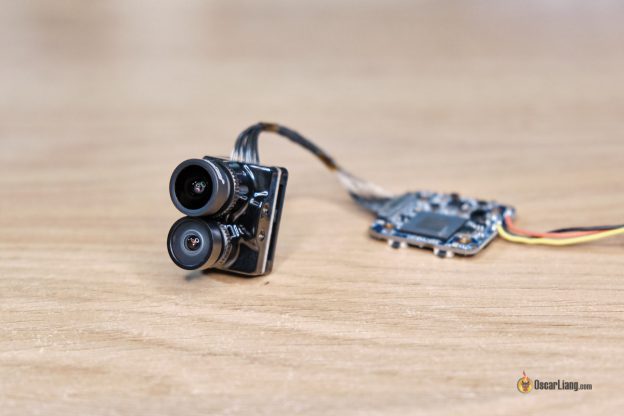

Runcam Split Hybrid — это «двухкамерная» система, позволяющая снимать с разрешением до 4K HD, а сигнал для FPV имеет очень низкую задержку. В этом обзоре мы посмотрим на характеристики и возможности этой камеры.

Оригинал: Review: Runcam Hybrid 4K HD/FPV Camera

Где купить Runcam Hybrid?

Banggood (используйте код BGBCBG10 для снижения цены до $89.99)

В комплекте с камерой вы найдете:

• 3х контактный кабель
• пластиковую крышку для MicroSD слота (предотвращает выпадение флешки)
• нейлоновые винтики стойки и гайки M2

Характеристики

• Напряжение питания: 5 — 20 В
• Потребляемый ток: 480 мА при 5В или 140 мА при 12 В
• FOV: HD FOV 145°, FPV FOV: 150° (4:3)
• Разрешение видео:
  • 4K@30fps
  • 2.7K@60fps
  • 2.7K@50fps
  • 1080P@120fps
  • 1080P@100fps
  • 1080P@60fps
  • 1080P@50fps
• Формат видео: MP4
• Выбор NTSC/PAL
• Размеры: 19 х 25 мм, винтики М2
• Плата с электроникой: 29 х 29 мм, винтики М2, монтажные отверстия 20 х 20 мм
• Вес: 18 грамм

Обзор Runcam Hybrid

В Runcam Hybrid используется та же концепция, что и в Runcam Split — модуль с матрицей и плата с процессором соединяются кабелем, плата размещается внутри рамы коптера.

По сравнению с Caddx Tarsier, у которой две платы с электроникой, Runcam Hybrid более компактна и всё необходимое поместилось на одной плате. Кроме того, мне очень понравилось то, что они разместили объективы очень близко друг от друга, поэтому то, что вы видите в очках, то и запишется.

Верхний объектив M10 для записи HD, нижний имеет резьбу M8, и он нужен для быстрого FPV видеопотока.

Ширина модуля с объективами всего 19 мм, как у других курсовых «микро-» камер. Поэтому Runcam Hybrid без всяких адаптеров можно поставить на любую раму, рассчитанную на «микро» камеры. Однако она немного выше обычных микрокамер, почти как камера стандартного размера, так что убедитесь, что в раме достаточно места.

Плата с электроникой имеет монтажные отверстия формата 20х20 мм, так что ее легко поставить в стек с ПК. Однако она немного крупнее других плат этого формата, убедитесь, что она влезет в вашу раму.

Вот размеры обоих модулей:

По сравнению с Runcam Split Mini 2S, Runcam Hybrid меньше, и при этом может записывать 4K видео.

Поменялся тип кабеля, похоже, что новый надежнее. Полетаю, чтобы убедиться так ли это.

Не знаю, можно ли отсоединять кабель чтобы заменить плату или модуль с матрицей. Не хочу слишком быстро сломать свою камеру 🙂 вначале спрошу у производителя.

Как поменять настройки?

Возможно вы уже заметили, что тут нет ни USB кабеля, ни Wifi модуля. Как же тогда менять настройки?

Простым сканированием QR кода!

Тут та же технология, что и в Runcam 5, я этим довольно активно пользуюсь. ИМХО это простой и надежный способ.

Просто скачайте приложение на телефон, сделайте нужные настройки, приложение покажет QR код, который нужно снять камерой. Это очень просто 🙂

Обновление прошивки

Загружается при помощи MicroSD карточки.

Управление через последовательный порт (UART)

Вы можете подключить камеру к полетному контроллеру через последовательный порт, настроить его в Betaflight. Это позволит начинать и останавливать запись тумблером с аппы.

Рекомендации по выбору MicroSD карточки

Камера поддерживает флешки объемом до 128 ГБ:

• U3 для 4K 30FPS, 2.7K 60FPS и 1080p 120FPS
• Для всего остального хватит U1

Почему обзор такой короткий?

Образец, который я получил, работает не нормально, жду замену. Обновлю этот пост позже.
